SEMESTER 2
=====================
A.
Tumpuan
Mesin-mesin manufaktur mempunyai
prinsip kerja berupa gerakan mekanis pada komponennya. Mekanisme kerja mesin
manufaktur membutuhkan dukungan sistem tumpuan agar dapat bekerja lancar. Jenis
komponen mesin yang bekerja sebagai tumpuan terdiri atas bearing (bantalan) dan
bushing (bos).
1.
Bearing
(Bantalan)
Bantalan adalah elemen mesin yang
dibuat secara akurat sebagai komponen mesin untuk mendukung poros mesin pada
kecepatan tinggi. Bantalan juga sekaligus membantu mengatasi tekanan dan
mengurangi gesekan diantara bagian bergerak.
Tipe
beban yang diterima bantalan ada tiga macam yaitu :
·
Beban
radial : beban yang mengenai titik sumbu poros pada arah tegak lurus atau
sepanjang jari-jari bola baja atau roller.
·
Beban
dorongan (thruts) : beban yang
mengenai titik sumbu poros secara lurus atau sejajar sehingga bantalan menahan
beban yang mengenai samping poros
·
Beban
kombinasi : perpaduan beban radial dan beban thrust yang diterima bantalan

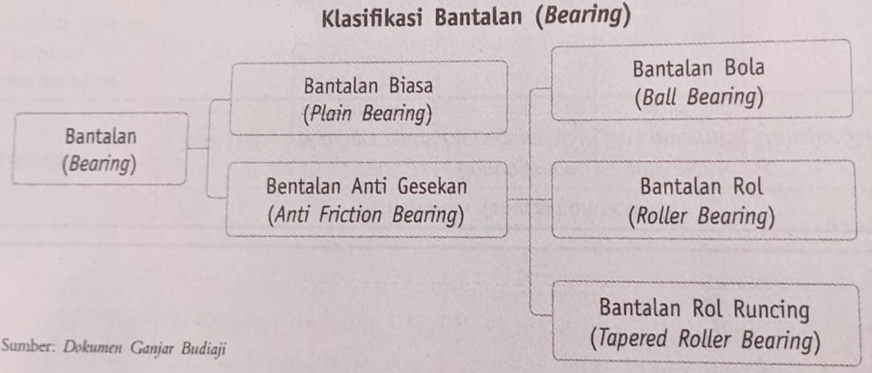

Secara
umum klasifikasi (Jenis-Jenis) bantalan
a.
Plain Bearing (Bantalan Biasa)
Bantalan biasa adalah bantalan yang memiliki permukaan rata pada bidang geseknya meskipun bentuknya melengkung seperti setengah lingkaran. Bantalan biasa dapat mengurangi gesekan tergantung pada faktor bahan pembuat bantalan.
b. Anti
Friction Bearing (Bantalan Anti Gesekan)
Bantalan anti gesekan adalah bantalan yang memiliki bagian-bagian berputar yang dibuat sangat halus dan melalui proses pengerasan permukaan. Bantalan jenis ini dirancang dengan elemen berupa bola (ball) baja yang disebut ball bearing (bantalan bola), selain bantalan bola, bantalan anti gesekan ada yang menggunakan rol baja yang terdiri atas bantalan rol (roller bearing) dan bantalan rol runcing (tapered roll bearing)
Dasar Sistem Mekanik
Materi Lanjutan “Jenis Sambungan”
1.
SAMBUNGAN LAS
Mengelas adalah menyambung dua bagian logam dengan cara memanaskan
sampai suhu lebur dengan memakai bahan pengisi atau tanpa bahan pengisi.
Keuntungan sambungan Las dibanding dengan Sambungan
Keling dan Sambungan Baut: Kampuh las
lebih ringan, hanya sekitar 1 - 1,5% dari berat konstruksi. Untuk sambungan
Keling & Baut mempunyai berat 2,5 – 4 % dari berat konstruksi.
Kekurangan pada sambungan las adalah kwalitas sambungan las sangat tergantung pada keahlian
juru las.
A.
Jenis Sambungan Las
Terdapat lima jenis
sambungan yang biasa digunakan untuk menyatukan dua bagian benda logam, seperti
dapat dilihat dalam berikut:
a.
Sambungan
tumpu (butt joint)
b. Sambungan sudut (corner joint)
c.
Sambungan
tumpang (lap joint)
d. Sambungan T (tee joint)
e.
Sambungan
tekuk (edge joint)
B. Faktor
Kekuatan Sambungan
Banyak faktor yang menentukan
kekuatan sambungan las, antara lain sebagai berikut :
·
Faktor pelaksana yaitu
keahlian dari operator las itu sendiri.
·
Pelaksanaan waktu mengelas,
misalnya keadaan terak sebelum mengelas berikutnya harus betul betul bersih
dari permukaan las, sehingga logam tambahan dari elektroda dapat bercampur
secara homogeny dengan harapan pada sambungan las tidak terdapat rongga-rongga.
·
Zat asam dari udara mempunyai
pengaruh, oleh karena itu : kualitas elektroda dan lapisannnya merupakan
penentu dari kekuatan sambungan las itu sendiri.
·
Persiapan mengelas : Dalam hal
ini bentuk bentuk sambungan las.
·
Evaluasi las : Hasil lasan
harus diperiksa, misalnya pengelasan untuk pipa-pipa bertekanan, pipa-pipa
bawah air laut , atau sambungan yang digunakan pada alat-alat angkat, harus
diperiksa dengan sinar rontgen yaitu sinar X atau sinar gamma.
C. Perhitungan
Sambungan Las
Kekuatan sambungan las dapat diperiksa
atau dihitung kekuatannya berdasarkan :
·
Kekuatan tarik
·
Kekuatan geser
BAB 6 GAMBAR KERJA PEMBUATAN PROTOTYPE PRODUK BARANG/JASA
Lembar Kerja / Gambar kerja adalah gambar acuan yang digunakan untuk merealisasikan antara ide ke dalam wujud fisik. Gambar kerja terdiri dari berbagai unsur yang memuat informasi mengenai dimensi, bahan dan warna. Gambar kerja akan membantu wirausaha untuk menciptakan wujud fisik sesuai dengan ide. Dengan bantuan gambar kerja, seorang wirausaha tidak perlu untuk mengawasi setiap detail dari semua unsur pembangunan, karena akan menyita waktu dan tidak efisien. Maka dari itu, gambar kerja harus bisa dibaca dan dipahami oleh pelaksana.
BAB 7 BIAYA PRODUKSI PROTOTYPE BARANG/JASA
Biaya produksi adalah total biaya yang dikeluarkan oleh suatu perusahaan dalam proses produksi yang bertujuan untuk menghasilkan suatu barang atau produk yang siap dipasarkan. Ada juga yang menyebut pengertian biaya produksi adalah akumulasi biaya yang diperlukan dalam proses produksi mencakup biaya bahan baku, biaya tenaga kerja langsung, dan biaya overhead pabrik.
Pelanggan atau pengguna produk seringkali membayangkan kumpulan kebutuhan produk yang diinginkan, tetapi tidak terspesifikasikan secara detail dari segi masukan (input), proses, maupun keluaran (output).Pelanggan sering kurang mengerti mengenai hal teknis yang disampaikan oleh pengembang, sehingga prototype dapat digunakan untuk menyambungkan ketidakpahaman pengguna mengenail hal teknis yang dibutuhkan pengguna kepada pengembang produk. Prototype merupakan versi awal dari sebuah produk yang digunakan untuk mendemostrasikan konsep, pilihan desain, dan dapat pula untuk menemukan solusi masalah.
BAB 9 PENGUJIAN KESESUAIAN FUNGSI PROTOTYPE PRODUK BARANG/JASA
Evaluasi dilakukan untuk memastikan perangkat lunak atau aplikasi berbasis metadata dipilih untuk digunakan oleh masyarakat. Kebutuhan akan perangkat lunak saat ini semakin meningkat. Jadi, banyak developer membuat berbagai sistem untuk membantu pekerjaan manusia.
Fungsi evaluasi ada beberapa yang perlu diketahui. Fungsi tersebut antara lain sebagai berikut.
a.
Fungsi Selektif
Fungsi selektif, yaitu fungsi yang dapat menyeleksi seseorang
apakah memiliki kompetensi yang sesuai dengan standar yang ditetapkan.
Misalnya, menentukan seseorang diterima kerja atau tidak, menentukan seseorang
naik jabatan atau tidak, dan sistem siap digunakan atau tidak dan sebagainya,
b.
Fungsi Diognosis
Fungsi diagnosis bertujuan untuk mengetahui kelebihan dan
kekurangan sistem dalam bidang kompetensi tertentu. Misalnya, dalam rangka
mengetahui kelebihan dan kekurangan sebuah sistem informasi untuk menjalankan
tugas tertentu.
c.
Fungsi Penempatan
Fungsi penempatan bertujuan untuk mengetahui posisi terbaik
seseorang dalam suatu bidang tertentu. Misalnya dalam rangka mengetahui posisi
terbaik seorang karyawan sesuai bidangnya di dalam suatu perusahaan. Atau, pembuatan
sistem yang sesuai dengan tujuan pembuatan (aplikasi pajak untuk menangani
perpajakan).
d.
Fungsi Pengukuran Keberhasilan
Dalam hal ini, evaluasi berfungsi untuk mengukur tingkat keberhasilan
suatu program, termasuk metode yang dipakai, penggunaan sarana, dan pencapaian
tujuan.
Berikut ini kriteria evaluasi yang dapat digunakan untuk menilai atau mengevaluasi suatu aplikasi.
1.
Kinerja, kriteria ini untuk menilai kinerja dari
suatu aplikasi. Apakah aplikasi tersebut dapat berjalan dengan baik atau tidak.
Kriteria ini sering dijadikan sebagai pedoman laporan penguiian, yakni
dilakukannya pengujian independen dengan menggunakan perangkat lunak.
2.
Fungsionalitas, kriteria ini untuk menilai
apakah perangkat lunak melakukan fungsi yang diperlukan? Adakah fasilitas khusus?
Misalnya, seseorang membeli aplikasi file spreadsheet, apakah aplikasi tersebut
dapat membuat atau menghasilkan grafik yang baik dan sebagainya.
3.
Dukungan, dalam hal ini pengembangan perangkat lunak
baru akan membutuhkan dukungan seseorang atau perangkat lain untuk menggunakan
perangkat lunak tersebut. Hal inilah yang membuat berhasil atau tidaknya suatu
perangkat lunak.
4. Kustomisasi, yakni kriteria ini diambil dari kemampuan perangkat lunak yang dapat mengubah tampilan dan nuansa perangkat lunak sesuai kebutuhan atau keinginan pengguna.
Jenis-jenis metode evaluasi
1.
Evaluasi formatif adalah suatu penilaian
terhadap hasil-hasil yang telah dicapai selama dilaksanakannya suatu kegiatan
atau program kerja. Umumnya, waktu pelaksanaan evaluasi ini dilakukan secara
rutin per bulan atau per tahun.
Hal ini harus disesuaikan dengan keperluan informasi
hasil penilaian. Manfaatnya untuk memberikan umpan balik kepada manajer program
terkait kemajuan hasil yang telah dicapai dan hambatan-hambatan yang dihadapi
selama berlangsungnya suatu kegiatan atau program kerja tersebut.
2.
Evaluasi sumatif adalah suatu penilaian terhadap
hasil hasil yang telah dicapai selama dilaksanakannya suatu kegiatan atau
program kerja. Evaluasi ini dilaksanakan secara keseluruhan dari awal hingga
akhir kegiatan.
Waktu pelaksanaan hasil evaluasi ini harus diadakan pada saat akhir kegiatan sesuai dengan iangka waktu yang ditetapkan oleh suatu kegiatan atau program kerja.
Tugas
1.
Bacalah materi berikut ini!
Mobile games dan permainan komputer saat ini telah meniadi salah satu ursur yang memegaruhi cara berpikir anak. Permainan edukasi mobile mmjadi salah satu media pembelaiaran bagi anak. Mengapa? Karena mempunyai unsur-unsur pendidikan yang dapat meningkatkan kreativitas dan mendukung pengembangan berpikir kritis pada anak. Sebagian besar pemain games lebih memilih memainkan games yang hanya bersifat sebagai sarana hiburan saja. Adapun membuat sebuah permainan edukasi membutuhkan suatu acuan atau model sebagai tolok ukur untuk menentukan fungsi-fungsi utama dalam permainan. Perhatikan gambar berikut ini.
Penelitian ini
melakukan pengembangan guidelines evaluasi usability untuk permainan edukasi
berbasis playbility heuristic dan mobile game based learning (mGBL) yang
selaniutnya dievaluasikan pada 9 permainan edukasi yang terpilih. Dari hasil
penelitian, teridentifikasi bahwa poin-poin evaluasi dari penguji terpilih yang
memiliki persentase game usability heuristic sebesar 67%, mobility heuristic
sebesar 81%, gameplay heuristic 41%, dan learning content sebesar 92%. Hasil evaluasi
user memiliki presentase game usability heuristic sebesar 80%, mobility
heuristic sebesar 81%, game heuristic sebesar 53%, dan learning content sebesar
94%. Perbedaan poin-poin evaluasi yang didapat dipengaruhi oleh perbedaan usia dari
kedua kelompok evaluator.
2.
Berdasarkan materi di atas, hasil evaluasi dari
sebuah game mempertimbangkan beberapa aspek. Jadi, pada tugas ini, kamu dapat
melakukan evaluasi dari game yang pernah kamu mainkan.
3.
Pililah satu game mobile yang pemah kamu mainkan!
4.
Kemudian, evaluasilah game tersebut dari
beberapa aspek berikut ini!
a.
Usability heuristic
b.
Mobility heuristic
c.
Gameplay heuristic
d.
Learning content
5. Berikanlah nilai berupa presentasi per aspek yang telah ditentukan!
Makna sambungan
yang dipahami dalam bidang pemesinan Sebagaimana yang diketahui, manusia tidak
dapat memproduksi sesuatu dalam sekali kerja. Makanya benda yang
dibuat manusia
umumnya terdiri dari berbagai komponen, yang dibuat melalui proses
pengerjaan dan
perlakuan yang berbeda. Sehingga untuk dapat merangkainya menjadi sebuah
benda utuh,
dibutuhkanlah elemen penyambung.
Mesin atau
konstruksi terdiri dari beberapa bagian, yang mana bagian yang satu dengan yang
lain akan dihubungkan. Salah satu cara untuk menghubungkan suku bagian-suku
bagian tersebut adalah dengan cara memberikan sambungan.
Sambungan
adalah hasil dari penyatuan beberapa bagian atau konstruksi
dengan menggunakan suatu cara tertentu.
Macam-macam sambungan
Macam-macam sambungan adalah sebagai berikut:
·
Sambungan
tetap (Permanent Joint), yaitu
sambungan yang hanya dapat dilepas dengan cara merusaknya. Contoh: sambungan
paku keeling (rivet joint) dan
sambungan las (welded joint)
·
Sambungan
tidak tetap (Semi Permanent), yaitu
sambungan yang dapat kita lepas dan dapat kita bongkar tanpa merusak sesuatu.
Contoh: sambungan mur baut/ulir (screwed
joint), sambungan pasak (keys joint)
